一、系統概述 電力監測系統適用于各行業35kV~0.4kV電壓等級的用戶端供、配電系統運行狀態監視。從供電引入直至用電設備，監測各配電節點的供配電運行參數，并統計設備的用電量建立電能管理體系。 二、目的及意義 通過對諧波、電壓波動、閃變、擾動、頻率偏差、不平衡度等參數的監測，幫助用戶發現電能質量問題，提高用電效率，降低用電成本。 三、電力監測系統架構 現場設備層 第三方儀表 電用量采用多功能電表采集。 另外，還有變壓器溫控儀、綜合保護裝置、多功能儀表、直流屏等設備，采用電力行業協議或MODBUS通訊協議總線型連接接入能耗數據采集器。 數據采集層 在樓層弱電井安裝能耗數據采集器，通過RS485通訊接口與多功能電表及其他監測設備進行組網通訊。能耗數據采集器接入弱電的的弱電系統網絡交換機，通過樓宇局域網向數據中心傳輸數據，實現遠程監測。 站控管理層 主要指置于值班室安裝電力監測系統的服務器。 站控管理層的電力監測系統管理人員，是人機交互的直接窗口。

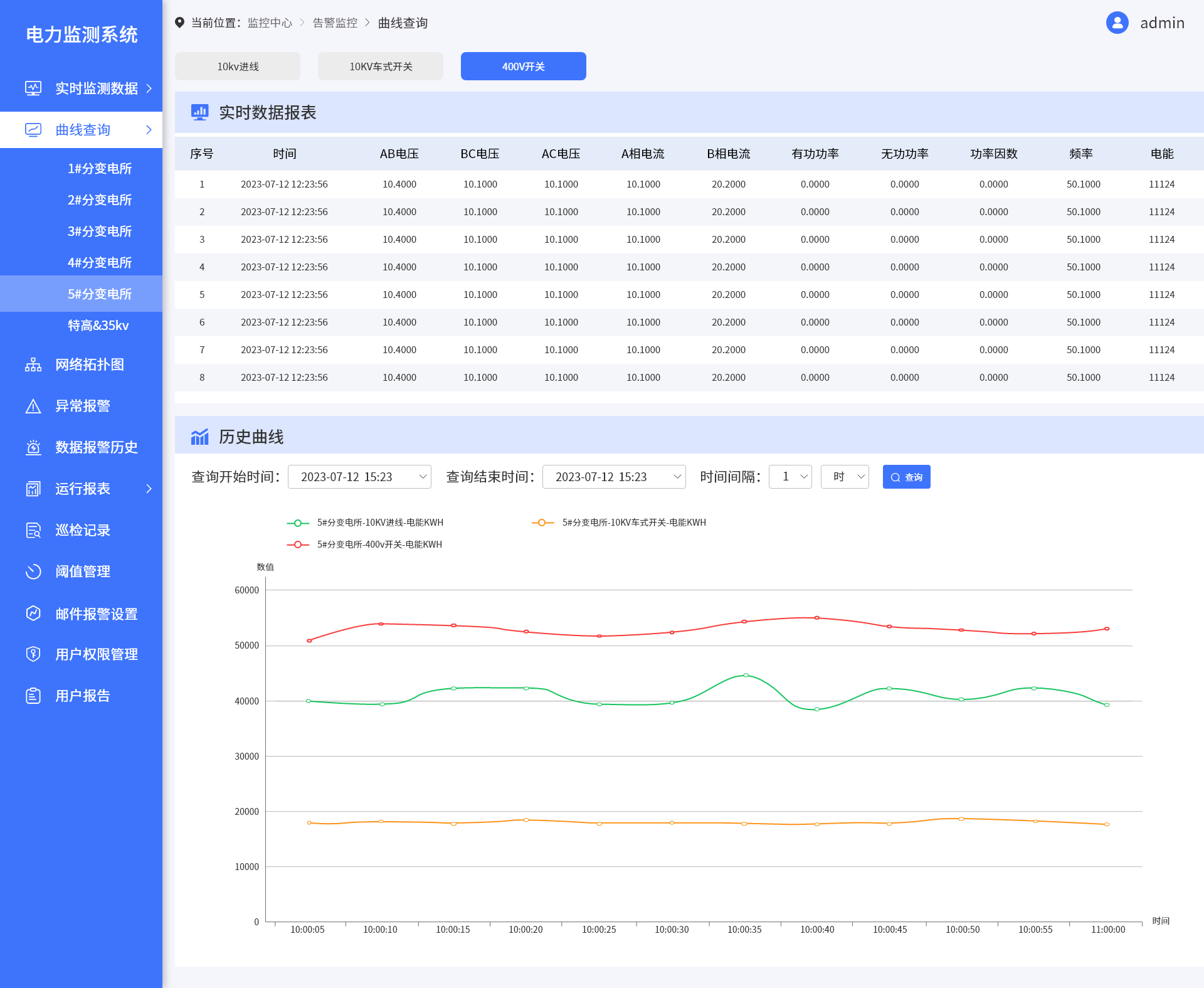

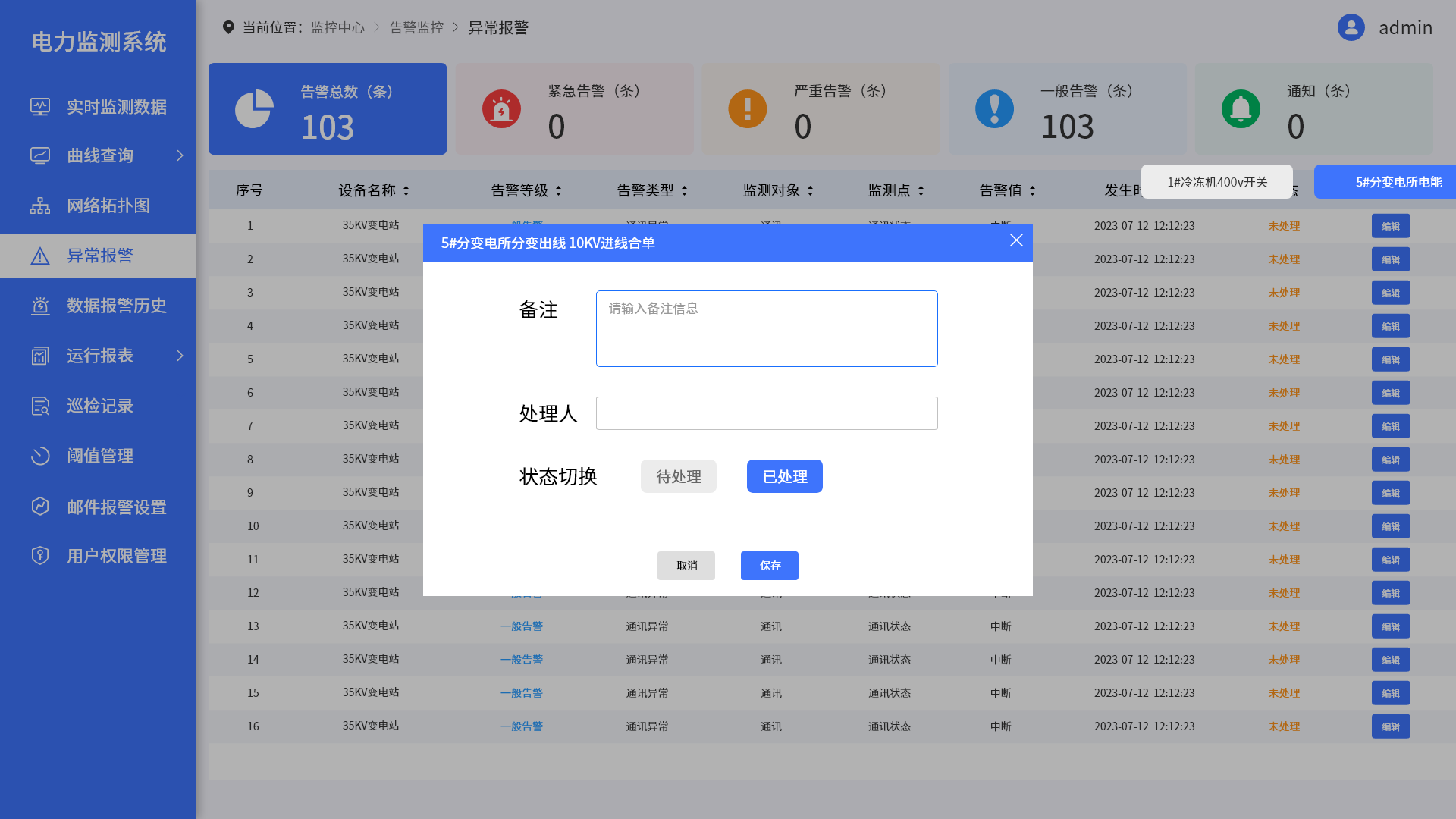

監控總覽、電力監測、電能質量、用電分析、電力信息等功能 電力監測： 實時顯示回路中各個儀表的電力參數、通斷狀態 電力監測：監測變電站的溫度、濕度、水位等環境參數，以及變壓器的風機狀態，繞組溫度，鐵芯溫度等運行參數。 電能質量：以曲線圖的形式實時分析電力品質數據（電壓、電流總諧波） 用電分析：顯示電路支路圖以及總電表與分電表總和對比，線損、變損分析。
